据统计，，，中国修建玻璃幕墙面积达25亿平方米，，，这是潜力重大的户外广告市场。。通过LED等手艺手段，，，让大楼玻璃幕墙酿成一个立体的光电广告载体，，，这种叫做“修建媒体”手艺，，，给LED透明屏带来了绝佳的时机。。

LED幕墙的应用：

玻璃幕墙LED显示屏设计看法是将LED透明屏设计与玻璃幕墙系统相连系，，，完成修建显像系统。。LED幕墙屏基于LED质料显示手艺、多媒体手艺和外墙形象的艺术设计创意视角，，，加上声音和图像等设计元素，，，组成一个新的幕墙艺术形式。。由于显示配景是通透的，，，可以使广告画面给人悬浮在玻璃幕墙上的感受，，，具有很好的广告效果和艺术效果。。

LED幕墙设计因素：

在设计LED幕墙屏屏体时，，，除了思量显示内容、空间条件、屏体尺寸、像素等主要因素，，，同时需确保生产工艺、手艺指标等适合玻璃幕墙现实应用需求，，，再连系项目造价，，，举行合理设计。。

一、点间距

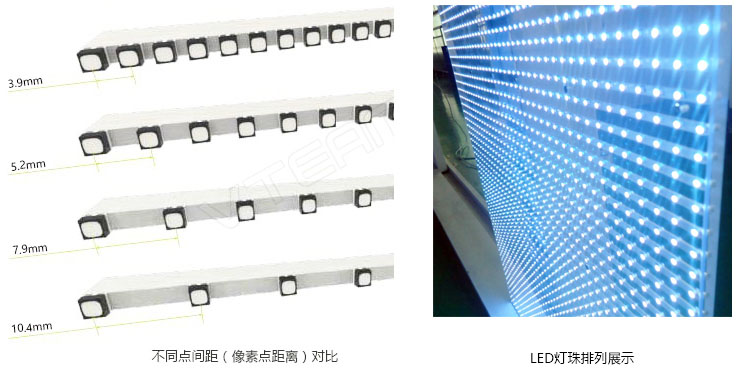

点间距是相邻的两个LED灯珠中心之间的距离，，，单位是mm。。视觉颗粒感主要来自人眼有一定的分辨力，，，在一定距离寓目两点，，，当两点细密到一定水平时，，，人眼将无法分辨。。近两年随着LED透明屏制造手艺的提高，，，玻璃幕墙LED显示屏分辨率一直提升，，，玻璃幕墙显示设计已从初始选择最小的点距规格方案提升到选择合适的点距规格方案。。

下表格将威特姆Isky-7.8/12.5、ISky-10.4、ISky-12.5、ISky-15.625四种规格举行比照，，，其中最小视距为人眼分辨不出像素点颗粒的距离，，，但这个距离长时间寓目会损伤视力，，，最佳视距为寓目屏幕恬静的距离，，，也是最清晰的距离。。


通过上表剖析可得出：

1.点间距是LED幕墙屏型号主要依据，，，也决议屏幕最终显示效果。。型号越小，，，点间距越小，，，像素密度越高，，，越适合高清内容的播放。。

2.点间距和通透率是两难的选择，，，点间距越小，，，通透率一般越低。。这是由于点间距越小，，，像素密度也越高，，，单位面积内LED灯珠排布更多，，，必定失去一部分通透性，，，而高通透率恰恰就是透明屏最大优势所在，，，而提高通透率的价钱就是点间距扩大，，，这就影响它画面的清晰度和显示效果。。
但随着手艺前进，，，点间距和通透率是可以进一步提高，，，抵达一个大理想平衡点，，，好比通透率抵达90%以上，，，像素密度做到3~6mm间距。。

3.寓目距离是选择型号的主要依据，，，寓目距离越远，，，一般屏体面积越大，，，适合选大型号产品；；；；；寓目距离越近，，，屏体面积越小，，，选小型号产品。。

二、封装手艺

决议LED品质的一个因素是主要质料，，，如箱体材质、芯片、灯珠、电源等，，，另一个因素是封装工艺。。像素封装手艺关系到整个透明屏的色彩饱和度、视角等显示效果和生产本钱、质量稳固性等，，，透明LED幕墙封装手艺主要为表贴SMD模式，，，表贴是指将封装好的发光管粘贴在电路板上，，，然后举行集成电路焊接工艺加工成屏体。。它散热性好、色彩匀称，，，整个屏体可以正面维护，，，大大减小了维护本钱和难度；；；；；同时，，，在封装历程中举行填充金属化合物，，，混色效果好，，，发光柔和。。

三、 LED控制部分

LED控制部分是决议显示效果的焦点部分，，，控制电路内置高性能单片微型控制芯片。？？？？？？刂破魍ü诓靠刂瞥绦蛳騆ED驱动芯片发送控制信号和数据，，，LED驱动芯片吸收到信号后，，，爆发响应的行动，，，从而对每一起红、绿、蓝LED发光芯片实现单独控制。。

3.1 驱动系统
LED驱动部分的功效是吸收颜色数据并驱动LED透明屏按该数据所体现的亮度值显示，，，通常有恒流、稳压、恒压-恒流3 种方式。。

恒流驱动电路输出的电流是恒定的，，，输出的直流电压随负载阻值转变而转变，，，整个电路不怕负载短路，，，但严禁负载完全开路。。稳压电路输出牢靠电压，，，输出电流随负载的增减而转变，，，整个电路不怕负载开路，，，但严禁负载完全短路。。先恒压再恒流方式是最理想的驱动电路，，，既要检测LED电流，，，又要控制LED电压，，，有利于提高LED寿命，，，减小功耗，，，一般用于高等LED产品中。。

3.2 控制系统
LED的显示效果取决于通过它的电流与电压的巨细、时间等，，，以是控制系统主要是控制LED的电源输出。。现在，，，PWM（脉冲调制）控制方式设计的LED电源，，，转换效率高达80%～90%，，，且输出电压或电流十分稳固，，，属于高可靠性电源。。
PWM可以控制LED开和关的时间比例，，，通过将时间比例划分为若干品级，，，使LED显示出响应数目的灰度品级（灰阶）。。三基色的灰度品级的乘积，，，是显示屏理论上可以再现的颜色数目，，，一般为256 级，，，颜色数抵达16.7M，，，就可显示24位真彩色的信息。。
一般PWM 的频率大于100Hz，，，否则在寓目时会有显示的闪灼和扫描线。。现在灰度品级为10 位的大屏，，，刷新频率大多为800 ～ 1000 Hz，，， LED行业透明屏刷新率一般在1920Hz以上。。

四、网络及装备互连

与局域网的互联的方式是接纳当今最盛行的以太网方式举行互联。。

如下图：

在屏幕控制机内装置一块以太网网卡，，，用网线把网卡与ＬＡＮ的Ｈub/Ｓwitch(集线器／交流机)相连。。即可实现与局网的互联，，，在部分一个应该注重的问题是网络清静，，，网络清静防盘算机病毒和防止黑客侵入现实中主要是防病毒，，，常用的要领用防火墙或防病毒软件病毒监测与杀毒。。

透明LED幕墙屏与其它网络和装备互联，，，是通过其它网络已经实现的与盘算机网络的毗连而举行的间接互联，，，好比数码相机．打印机、扫描仪、绘图仪等与盘算机相连后，，，再连入显示屏系统网络。。

五、显示需求

1)单位？？？？？？榛，，，整屏“无拼缝”。。播放视频时，，，图像不会被拼缝切割，，，然后影响视觉寓目效果。。
2)整屏颜色与亮度高度一致性与匀称性，，，逐点可校对。。彻底阻止了色差、暗角、暗边、“打补丁”等征象。。
3)由于户外光线影响较大，，，LED幕墙屏亮度要求抵达4000cd/㎡以上。。并且支持智能调理亮度，，，可凭证周围情形明暗转变，，，画面愈加恬静，，，细节完善泛起。。
4)宽视角，，，支持水平140°/笔直140°大视角展现，，，知足差别角度寓目效果，，，笼罩更多受众人群。。

六、装置方式

在阻止破损玻璃幕墙外观及结构的条件下，，，凭证现场现真相形，，，装置方式也会纷歧样：

全隐框：就是把LED透明屏牢靠在铝合金框架上，，，上下对应铝合金框格的上下方横梁，，，玻璃的双方划分对应铝合金框格左右两个竖杆。。


 半隐框：由于竖明横隐玻璃幕墙和竖隐横明玻璃幕墙都称为半隐框玻璃幕墙，，，以是这种半隐框的幕墙玻璃有两种装置方式。。竖明横隐是将玻璃装置嵌在槽内牢靠，，，左右横向再用玻璃胶粘贴加固;竖隐横明幕墙玻璃要把玻璃放在横杆的铝合金镶嵌槽内，，，再在玻璃外面加盖压板，，，并将铝合金竖杆隐藏在玻璃的后面。。



明框：明框幕墙玻璃类型结构不管是接纳特殊铝合金型材制作的骨架和玻璃框照旧以型钢为骨架，，，整个幕墙中的铝合金框架都会显露在外面。。

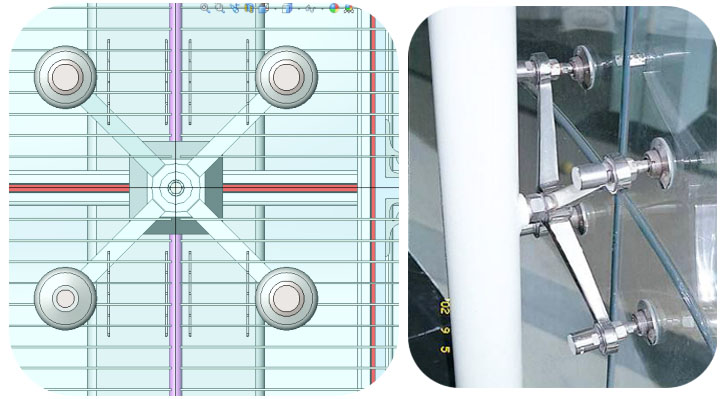

挂架式：这是一种立柱与不锈钢挂件焊接的装置方式，，，是将挂件的四个爪与幕墙玻璃孔相连，，，一个孔对应一个爪。。也可以说成先在玻璃的四角各钻一个孔，，，再将玻璃牢靠在不锈钢挂件的四个爪上。。

无骨架：在无骨架幕墙上的玻璃也可以称为结构玻璃，，，这种幕墙多用于修建的首层，，，和大厦落地窗相似，，，其玻璃是以吊装的形式装置，，，是一种使用距离匀称的吊钩或特殊型材从上方把玻璃悬挂吊起来的要领。。操作方法是首先接纳特殊型材吊钩牢靠在槽钢的主框架上，，，然后再把槽钢悬挂吊装在板底或梁下，，，要增强玻璃的刚度还可以在玻璃的上下各加设支持框架或横档。。

七、形状结构

好比修建物玻璃幕墙结构，，，不是通例平面造型，，，好比弧形、扇形、三角形、圆形等结构，，，这个时间就需要特殊设计要求。。使玻璃幕墙LED显示屏更好顺应情形的整体结构和使用要求。。

由于外观各异，，，结构互不相同，，，对研发能力和生产工艺要求更高。。若是厂商手艺不过关，，，拼接出来的LED玻璃幕墙会因拼缝间隙过大、拼接面不连续而造成的外观不平整等诸多问题，，，从而影响寓目效果，，，破损整体设计的美感。。更主要的是，，，特殊形状的LED幕墙屏的电路和结构的设计更重大，，，对生产厂家的研发能力提出了很高的要求。。

若有相关需求，，，请咨询威特姆光电 — 海内一流LED透明屏厂家
